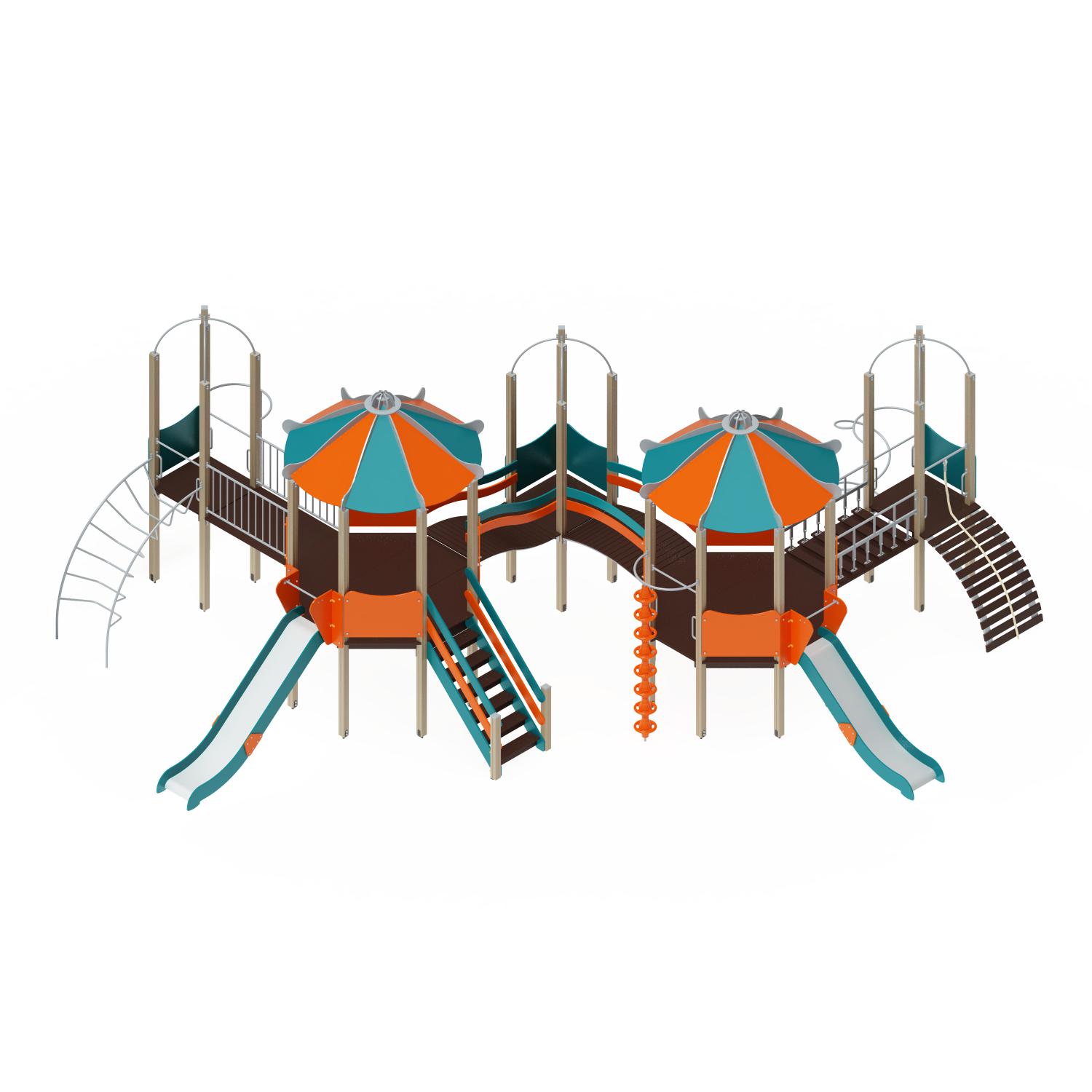

ПДИ 2.79

Описание

Башни с восемью гранями:Две башни восьмигранные выполнены из восьми соединённых друг с другом брусьев, каждый из которых 100×100 мм. Высота башен — 3200 мм. Полы башен делаются из ламинированной фанеры с антискользящим покрытием и состоят из нескольких частей. Находится на лагах из влагостойкой фанеры толщиной 24 мм. Башни по периметру полов ограничиваются красочными щитами-ограждениями из фанеры толщиной 18 мм, окрашенными в разных цветах. Разница в высоте полов башен от планировочной отметки площадки составляет 1200 мм и 1500 мм.
Арки крыши башни выполнены из фанеры, предназначенной для работы в условиях повышенной влажности, толщиной 18 мм и размером 1600х230 мм, окрашены. Крыша состоит из восьми секций, каждая из которых выполнена из водостойкой фанеры толщиной 18 мм, размером 1460х990 мм и имеет различные цвета.

Башни с четырьмя гранями:Три башни изготовлены из четырех склеенных брусов размером 100х100 мм и высотой 3500 мм. Пол состоит из ламинированной фанеры толщиной 18 мм с антискользящим покрытием, размером 1000х1000 мм. Над башнями расположен декоративный купол, сделанный из стальных труб диаметром 27 мм. Башни имеют размеры 1000х1000х4400 мм. Высота пола относительно планировочной отметки площадки для двух башен составляет 1200 мм, а для одной башни – 1500 мм.

Шест со спиралью:Изготовлен из металлической трубы с диаметром 32 мм и окрашен порошковой краской красного цвета. Высота составляет 2400 мм, а диаметр спирали — 750 мм. Конструкция крепится к двум склеенным брусам размером 100х100 мм и высотой 2500 мм.

Прямой мост:Мост сконструирован из металлического сварного каркаса, сделанного из профильной трубы 40х40 мм и трубы диаметром 33 мм, а также пола из ламинированной фанеры толщиной 18 мм с антискользящим покрытием. Мост имеет общую длину 2000 мм и ширину 1000 мм. Ограждение моста изготовлено из металлических труб диаметром 33 и 27 мм и устанавливается с обеих сторон моста. Высота ограждения составляет 650 мм.

Подвесной мост:Изготовлен из шести половиц размером 1000х180х18 мм, изготовленных из ламинированной фанеры с антискользящим покрытием, которые закреплены на перемычках подвесного моста, окрашенных порошковой краской синего цвета. Мост имеет общую длину 1500 мм и ширину 1000 мм. Под половицами располагается страховочный мост из ламинированной антискользящей фанеры, который крепится к стальному каркасу из квадратной трубы размером 40х40 мм.

Мост гнутый:Мост сконструирован на основе металлического сварного каркаса из профильной трубы 40х40 мм, а настил изготовлен из брусков ламинированной фанеры с антискользящим покрытием размерами 1000х100х24 мм. Весь мост имеет длину 1500 мм и ширину 1000 мм.

Мост Волна:Мост представляет собой сварную металлическую конструкцию на основе профильной трубы 40х40 мм и настила, сделанного из брусков ламинированной фанеры с антискользящим покрытием, размерами 1000х100х24 мм. Весь мост имеет длину 1500 мм и ширину 1000 мм.

Горка 1200мм:Скат горки, имеющий ширину 530 мм, изготовлен из нержавеющей стали толщиной 1,5 мм, представляет собой цельный лист, вложенный в паз бортов горки. Борта сделаны из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорная рама горки выполнена из профилей 40х25 и 40х40 мм. Защитная перекладина стартовой площадки горки из стальной трубы диаметром 27 мм установлена на высоте не менее 600 мм от уровня поверхности стартовой зоны и побуждает ребенка присесть. Габариты горки в проекции составляют 540х2280х1200(высота).

Горка 1500мм:Ширина ската горки составляет 530 мм, и он изготовлен из нержавеющей стали толщиной 1,5 мм в виде цельного листа, втиснутого в пазы бортов горки. Борта горки сделаны из влагостойкой фанеры толщиной 24 мм и шириной не менее 150 мм. Опорная конструкция горки выполнена из профилей 40х25 и 40х40 мм. Стартовая площадка горки защищена стальной перекладиной из трубы диаметром 27 мм, установленной на высоте не менее 600 мм от уровня поверхности стартового участка горки, что стимулирует ребенка присесть перед началом движения. Размеры горки в плане составляют 540х2580х1500 (высота).

Лаз-лестница:Изготовлена из труб диаметром 27 и 33 мм. Размер 1700х940х2470.

Лаз-дуга:Лаз-дуга включает в себя металлический сварной каркас из профильной трубы размером 40х40 мм, перемычки из трубы диаметром 33 мм и настил, выполненный из брусков ламинированной антискользящей фанеры размером 1000х100х24 мм. Высота лаза составляет 1200 мм, а ширина — 1000 мм. Перемычка из трубы диаметром 33 мм, предназначенная для крепления каната, окрашена в красный цвет. Канат полиуретановый диаметром 30 мм имеет длину 3500 мм.

Лестница 1200мм:Лестница состоит из бортов, сделанных из 24 мм влагостойкой фанеры, и пяти ступенек шириной 760 мм, выполненных из 18 мм ламинированной антискользящей фанеры. Между ступенями расположены подступеньки из 18 мм влагостойкой фанеры, причем между ступенью и экраном предусмотрена щель для стока дождевой воды. Борта лестницы стянуты шпильками. Лестница поставляется в собранном виде. С обеих сторон лестницы установлены перила из 24 мм влагостойкой фанеры и декоративные элементы из 18 мм влагостойкой фанеры.
