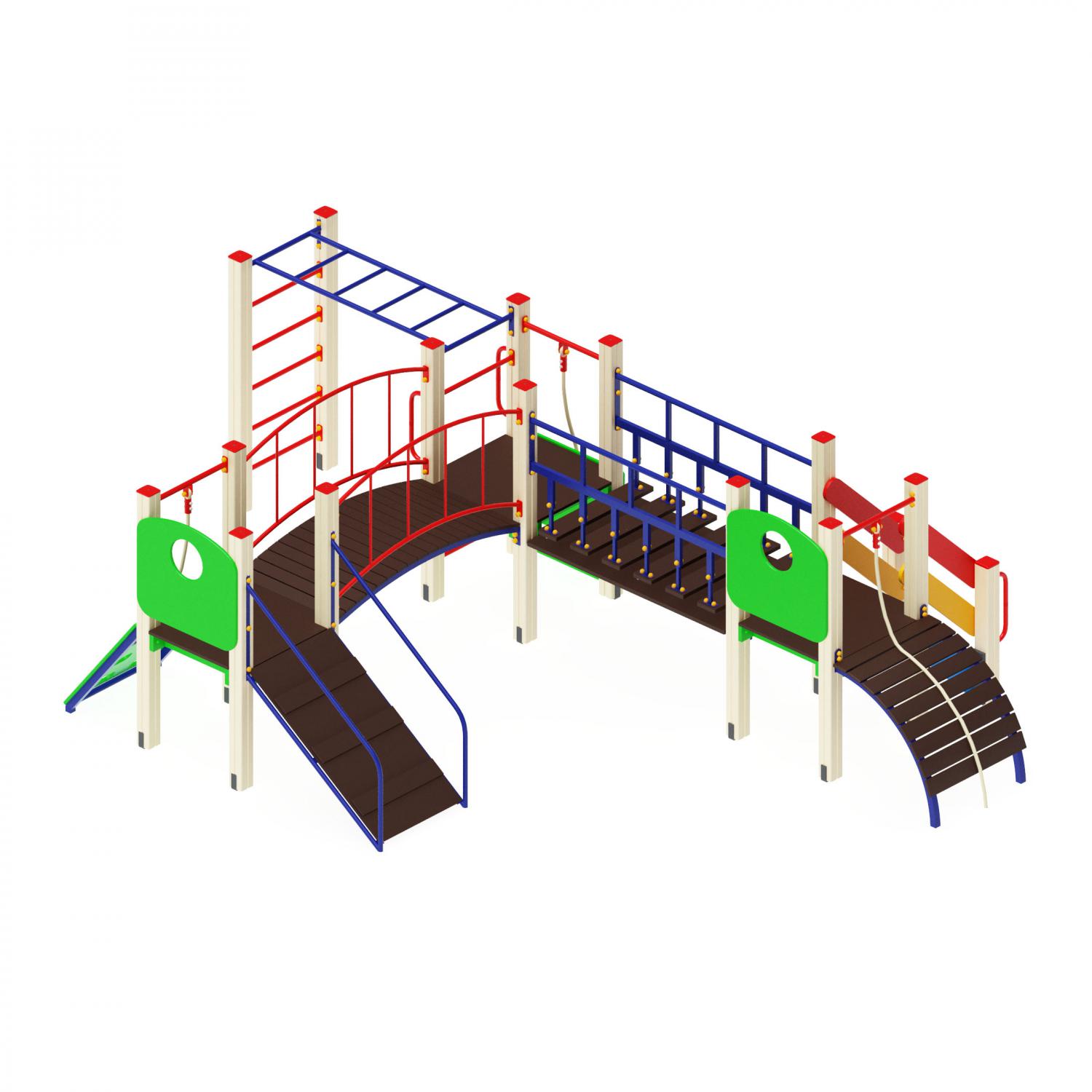

ПДИ 1.071

Описание

Выполнена из четырёх клеёных брусьев 100х100 мм высотой 1500 мм. Пол из ламинированной фанеры с антискользящим покрытием 800х800 мм, толщиной 18 мм. Без крыши.

Отметка пола башен от планировочной отметки площадки 750 мм. Количество 3 шт

Скалолаз состоит из щита из влагостойкой фанеры, толщиной 18 мм, размер 900х780 мм, с прорезями, зеленого цвета, установленном на металлическом каркасе и стальной перемычки с канатом. Перемычка из трубы диаметром 33 мм. Канат полиуретановый, диаметром 30 мм.

Щиты из влагостойкой фанеры, толщиной 18 мм размерами 700х780 мм, окрашены в зеленый цвет. Количество 2 шт

Мост состоит из металлического сварного каркаса выполненного из квадратной трубы размером 40х40 мм и брусков из ламинированной антискользящей фанеры, размер 780х100х24 мм. Общая длина моста 1500 мм, ширина 780 мм.

Лестница состоит из бортов, выполненных из фанеры влагостойкой толщиной 24 мм и трех ступенек, выполненных из ламинированной, антискользящей фанеры, толщиной 18 мм, ширина 540 мм. Пространство между ступенями закрыто подступенками из влагостойкой фанеры толщиной 18 мм, между ступенью и экраном имеется щель для слива дождевой воды. Борта стягиваются шпильками. Лестница поставляется в собранном виде, высота 750 мм.

Выполнен из сварного каркаса из труб диаметром 33 мм и настила из ламинированной фанеры с антискользящим покрытием, толщиной 18 мм и тремя планками для упора. Размер пандуса 780х1000х750 мм.

Состоит из половиц, выполненных из ламинированной антискользящей фанеры, размером 800х180х18 мм, в количестве 6 шт, подвешенных на каркасе, выполненном из металлической профильной трубы. Общая длина моста 1500 мм, ширина 800 мм, высота 650 мм. Под половицами установлен страховочный мост из ламинированной антискользящей фанеры крепящейся к стальному каркасу из профильной трубы размером 40х40 мм.

Скалолаз состоит из щита из влагостойкой фанеры толщиной 18 мм, размер 750х780 мм, с прорезями, покрашен в зеленый цвет. И стальной перемычки с канатом. Перемычка из трубы диаметром 33 мм. Канат полиуретановый, диаметром 16 мм.

Выполнена из двух клеёных брусьев 100х100 мм высота 1500 мм и стальных перекладин диаметром 27 мм, шаг перекладин 300 мм, в комплекте — 4 шт.

Рукоход выполнены из труб диаметром 33 мм, 27 мм, размером 600х1500 мм, шаг перекладин 300 мм, окрашен порошковой краской в синий цвет.

Лаз состоит из металлического сварного каркаса, из квадратной трубы размером 40х40 мм и брусков из ламинированной антискользящей фанеры размером 780х104х18 мм. Размеры лаза — 780х750х750 мм (h).

Ограждение моста — сварная конструкция из стальных труб диаметром 27 мм и профиля 20х20 мм, размер 600х1500 мм. Комплект — 2шт.
